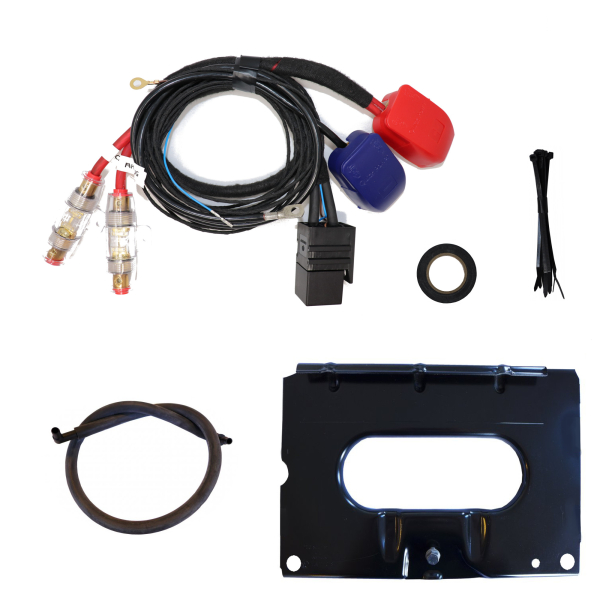

Zweitbatterie (2. Batterie) Einbausatz für VW T5 FL T5.2 alle Modelle ab Bj. 2010
Dieser fahrzeugspezifische Einbausatz ermöglicht die einfache Nachrüstung einer zweiten Batterie unter dem Fahrersitz.
Eine zweite Batterie, als zusätzliche Energiequelle, bietet viele Vorteile, da durch den Verbau eines Trennrelais die Starterbatterie nicht belastet wird.
Die zweite Batterie kann z.B. für Standheizungen, Innenbeleuchtungen oder auch für separate Einbauten wie einen Kühlschrank, oder für vieles mehr im Fahrzeug verwendet werden.
Ihr Vorteil:
- Kompletter, fahrzeugspezifischer Satz zum Nachrüsten der zweiten Batterie unter dem Fahrersitz wie ab Werk
- Entlastung der Starterbatterie

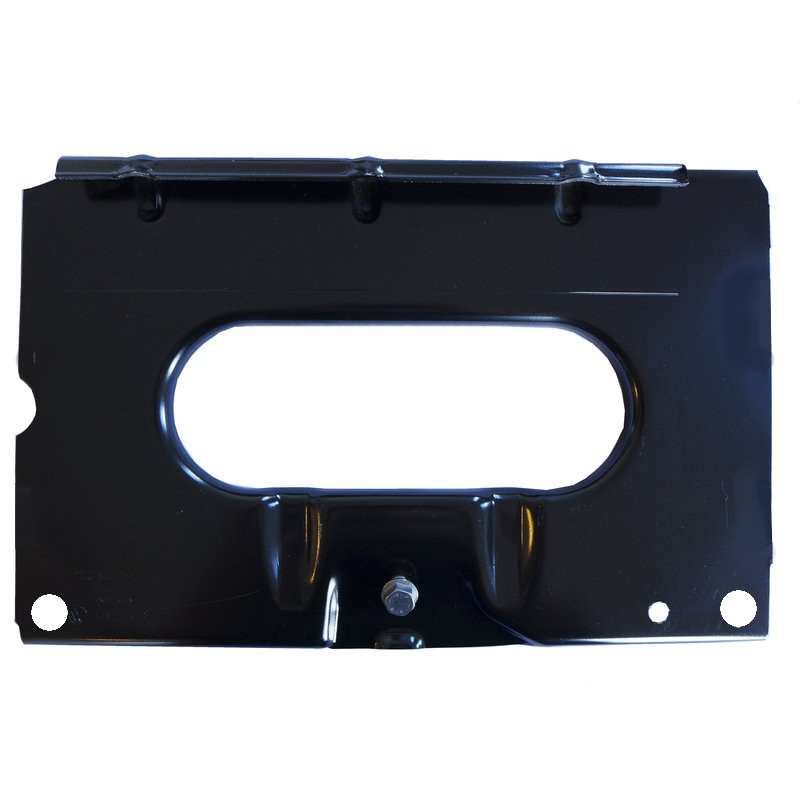

- fahrzeugspezifischer Batteriehalter für T5 7E aus Edelstahl
- Anschlussleitungen mit passenden Steckern für Ihr Fahrzeug
- Einbauanleitung inkl. Freischaltanleitung
- Technischer Support
- Einbauservice in 47665 Sonsbeck der Nachrüstung der zweiten Batterie unter dem Fahrersitz ab 150€.
- Kostenlose Freischaltung in unserer Werkstatt
Einbau:
- Massepol der Starterbatterie lösen und abnehmen
- Fahrersitz ausbauen
- alle vier Muttern der Sitzkonsole losschrauben
- Batteriekonsole in Sitzkonsole einsetzen und alle Muttern wieder festziehen
- Batterie in Batteriekonsole einsetzen und mit Klemmleiste befestigen
- Unter dem Fahrersitz befindliche rote 10mm² Leitung durchtrennen
- Mini ANL-Sicherungen mit den Leitungsenden verbinden
- Masse Leitungen unter dem Fahrersitz anclipsen
- Verlegen Sie die blaue Einzelleitung zum Bordnetzsteuergerät und Stecken diese nach unserer Anleitung in den freien Kontakt ein
- Codieren Sie das Bordnetzsteuergerät auf die Funktion "Zweitbatterie"
Optionenauswahl
Pol-Klemmen

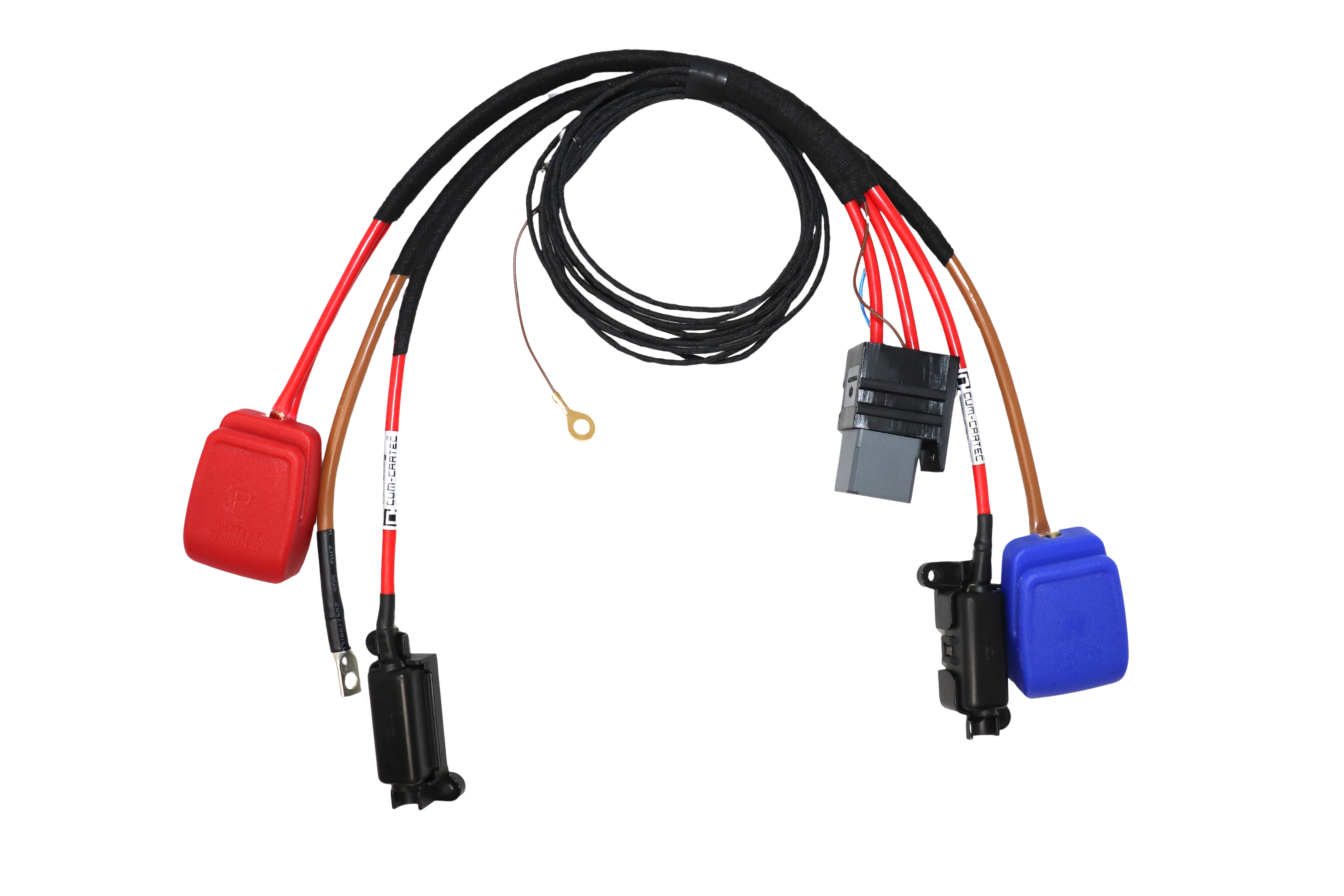

- Isolierte Schnellverschluss-Polklemmen: Bieten besseren Schutz durch Isolierung und ermöglichen eine einfache Montage und Demontage der Polklemmen – ganz ohne Werkzeug.

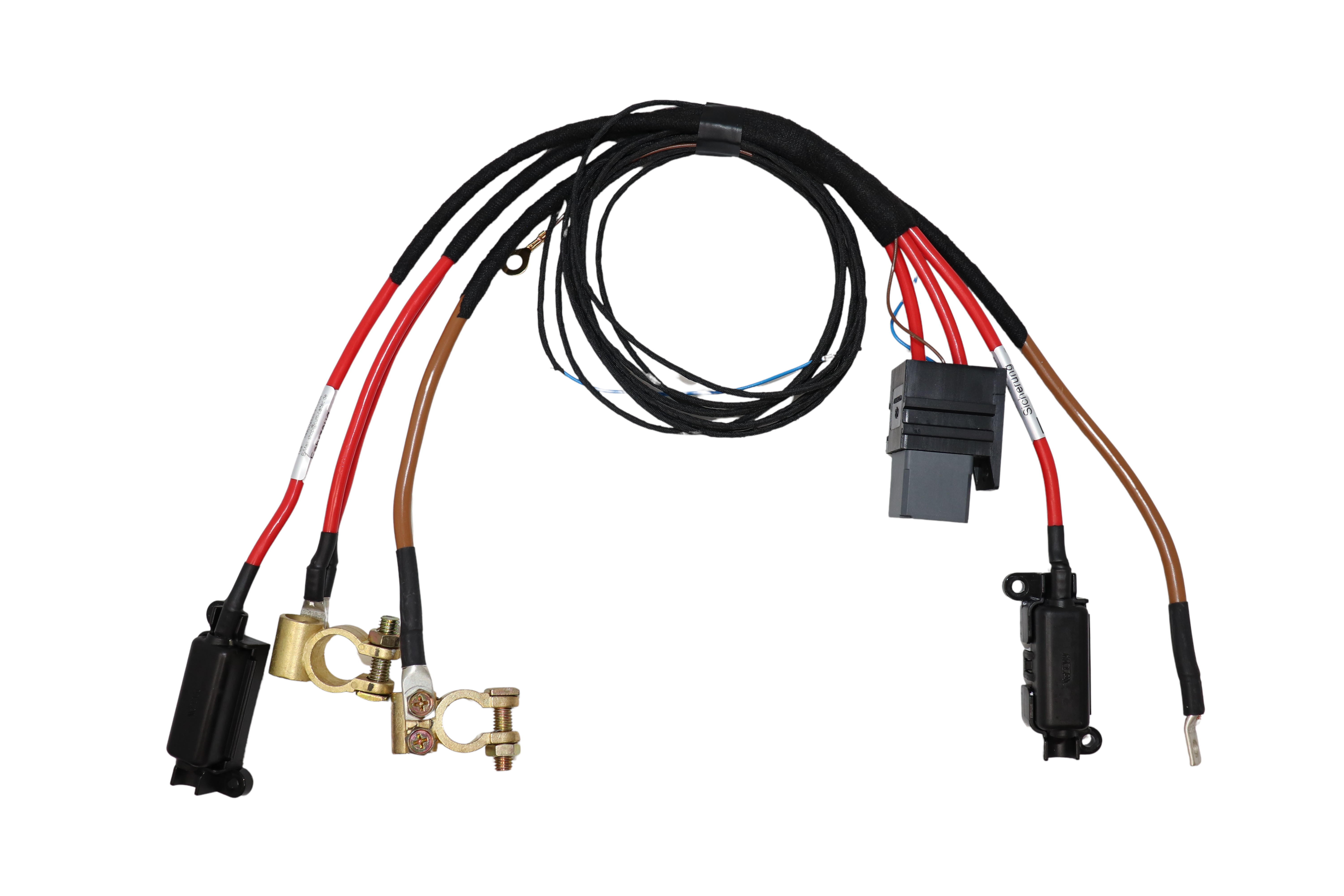

- Unisolierte Polklemmen: Standardausführung ohne zusätzliche Isolierung.

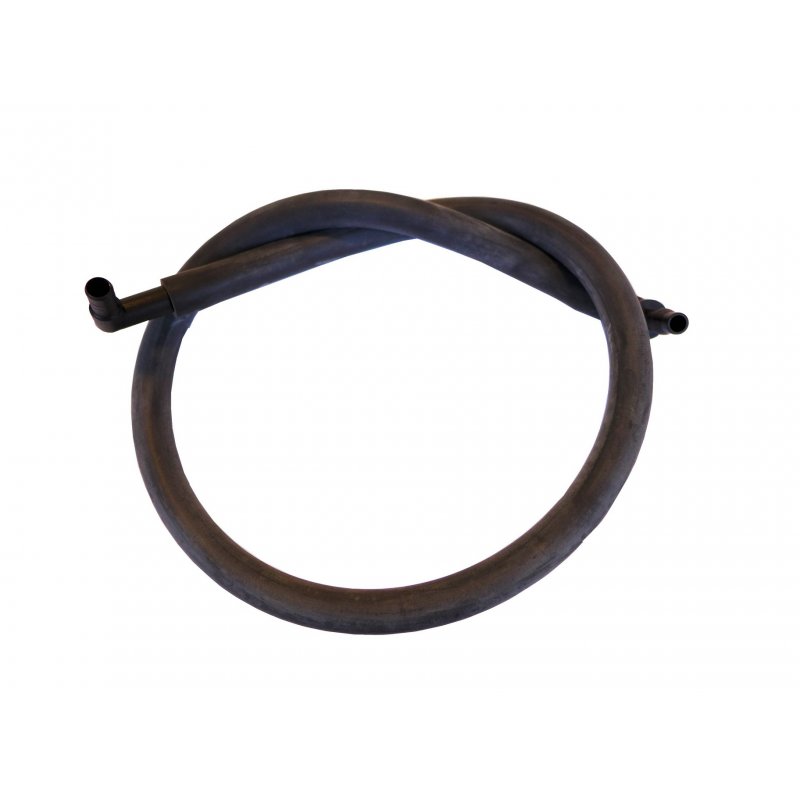

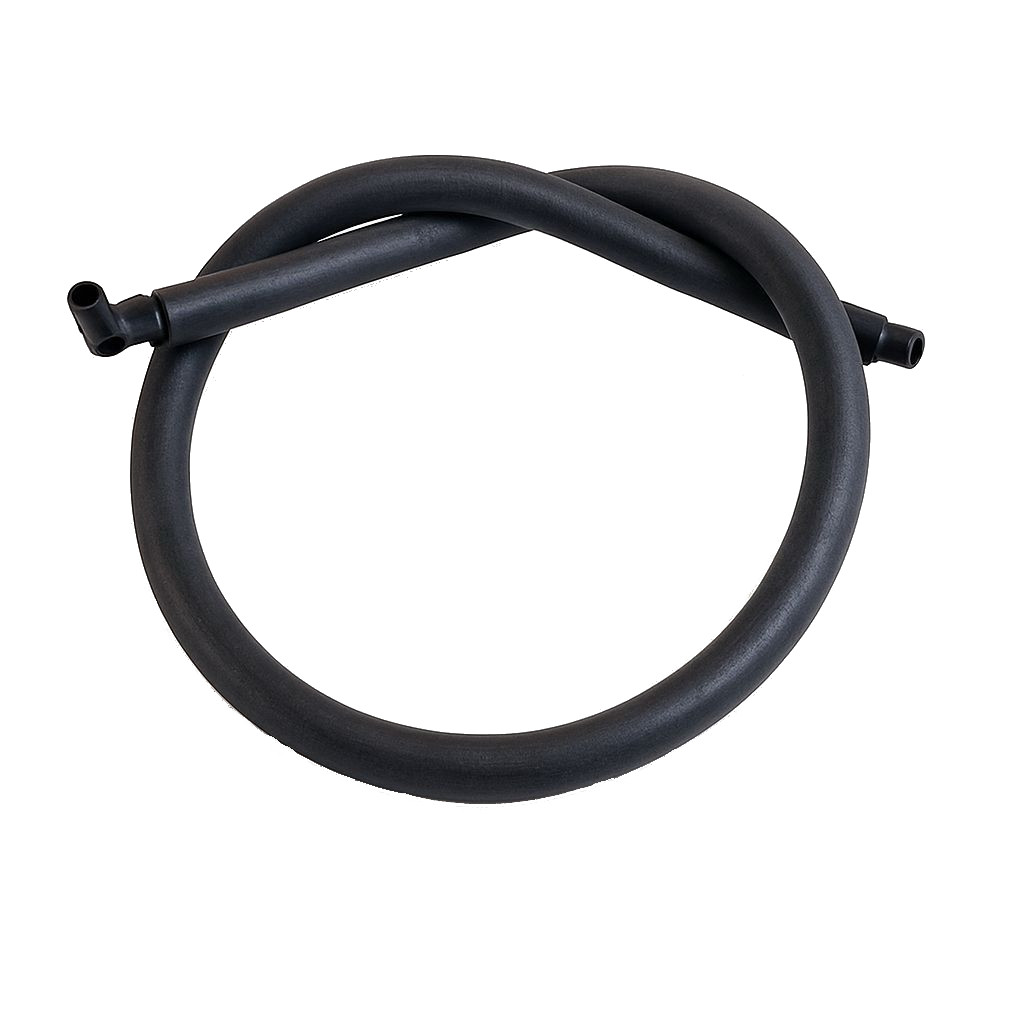

- mit: Wenn Sie eine Blei- oder AGM-Batterie verwenden, muss ein Engasungsschlauch angeschlossen werden.
- ohne: Bei Verwendung einer Gel- oder Lithium-Ionen-Batterie wird kein Engasungsschlauch benötigt.
- ohne, aber mit Trennrelais: Wenn eine Blei- oder AGM-Batterie als Zweitbatterie verbaut wird, reicht ein Trennrelais vollkommen aus. Die Ladekennlinien der Starter- und der Zweitbatterie sind identisch, sodass beide Batterien gleichmäßig geladen werden.
- ohne, mit Vorbereitung für Ladebooster (ohne Relais): Es wird kein Ladebooster mitgeliefert, jedoch ist das System für den Anschluss eines Ladeboosters vorbereitet. Es muss ein Ladebooster angeschlossen werden.
- mit Votronic 1212-30: Sie erhalten von uns einen Votronic 1212-30 Ladebooster.
- Wenn Sie eine Gel- oder Lithium-Batterie als Zweitbatterie verwenden möchten, muss ein Ladebooster installiert werden. Diese Batterietypen haben andere Ladekennlinien, die nur über einen Ladebooster korrekt eingestellt werden können.
- Der Ladebooster lädt die Zweitbatterie konstant mit 30 Ampere, bis diese vollständig geladen ist.
- Auch bei AGM- oder Blei-Batterien kann der Ladebooster verwendet werden – die entsprechenden Ladekennlinien sind ebenfalls vorhanden. So bleiben Sie flexibel für zukünftige Batterie-Upgrades.
- nicht bestellen: Wird nicht benötigt, wenn sich unter dem Fahrersitz bereits ein werksseitiger Sicherungshalter befindet. In diesem Fall ist auch die 10mm²-Verbindungsleitung zwischen Starter- und Zweitbatterie ab Werk vorhanden.
- mit bestellen: Fehlt der Sicherungshalter unter dem Fahrersitz, muss die 10mm²-Leitung zur Starterbatterie inklusive Sicherungshalter mitbestellt werden.
Batterie
- ohne: In diesem Fall besorgen Sie die Batterie selbst.
Bitte beachten Sie die maximalen Abmessungen der Zweitbatterie (B / T / H): 320 mm x 180 mm x 195 mm.
Die empfohlene Batteriehöhe ist 175 mm. Werden Batterien mit einer Höhe von 195 mm verwendet so ist der Pluspol der Batterie entsprechend vor Kurzschlüssen zum Sitz hin zu sichern (geringer Abstand zum Sitzgestell, Kurschlussgefahr!). - mit 100Ah AGM-Batterie: Sie erhalten von uns eine 100Ah AGM-Camper-Batterie. Ein Versand der Batterie ist leider nicht möglich.
- Ohne: Es wird kein Zubehör mitgeliefert.
- 2,5mm² mit Sicherung für Zuheizer: Mit dieser Leitung können Sie den Zuheizer an die Zweitbatterie anschließen.
- 4mm² + 2,5mm² mit Sicherung für Gebläse + Zuheizer: Leitungen für den Anschluss von Zuheizer und Gebläse an die Zweitbatterie.
Einbau bei uns
- Verlassen Sie sich auf einen fachgerechten Einbau und kompetente Beratung – alles aus einer Hand.
Hinweis zur Freischaltung:
- Nach dem Einbau muss das Bordnetzsteuergerät codiert werden (Freischaltung), damit das Trennrelais bzw. der Ladebooster angesteuert wird.
- Eine Anleitung dazu liegt der Einbauanleitung bei und kann von VW/AUDI/SEAT/SKODA Werkstätten, aber auch von vielen freien Werkstätten durchgeführt werden.
- Wir empfehlen die Software VCDS oder VCP zu verwenden. (VCDS nur HEX-V2 oder HEX-NET). !! HEX-CAN ist nicht kompatibel !!
- Für die Freischaltung können ggf. zusätzliche Kosten entstehen.
Hinweis zum Bordnetzsteuergerät:
- Im VW T5 ist die Nachrüstung der zweiten Batterie mit jedem Bordnetzsteuergeräte die Teile Nr. 7H0 anfangen ab Bj. 2010 möglich

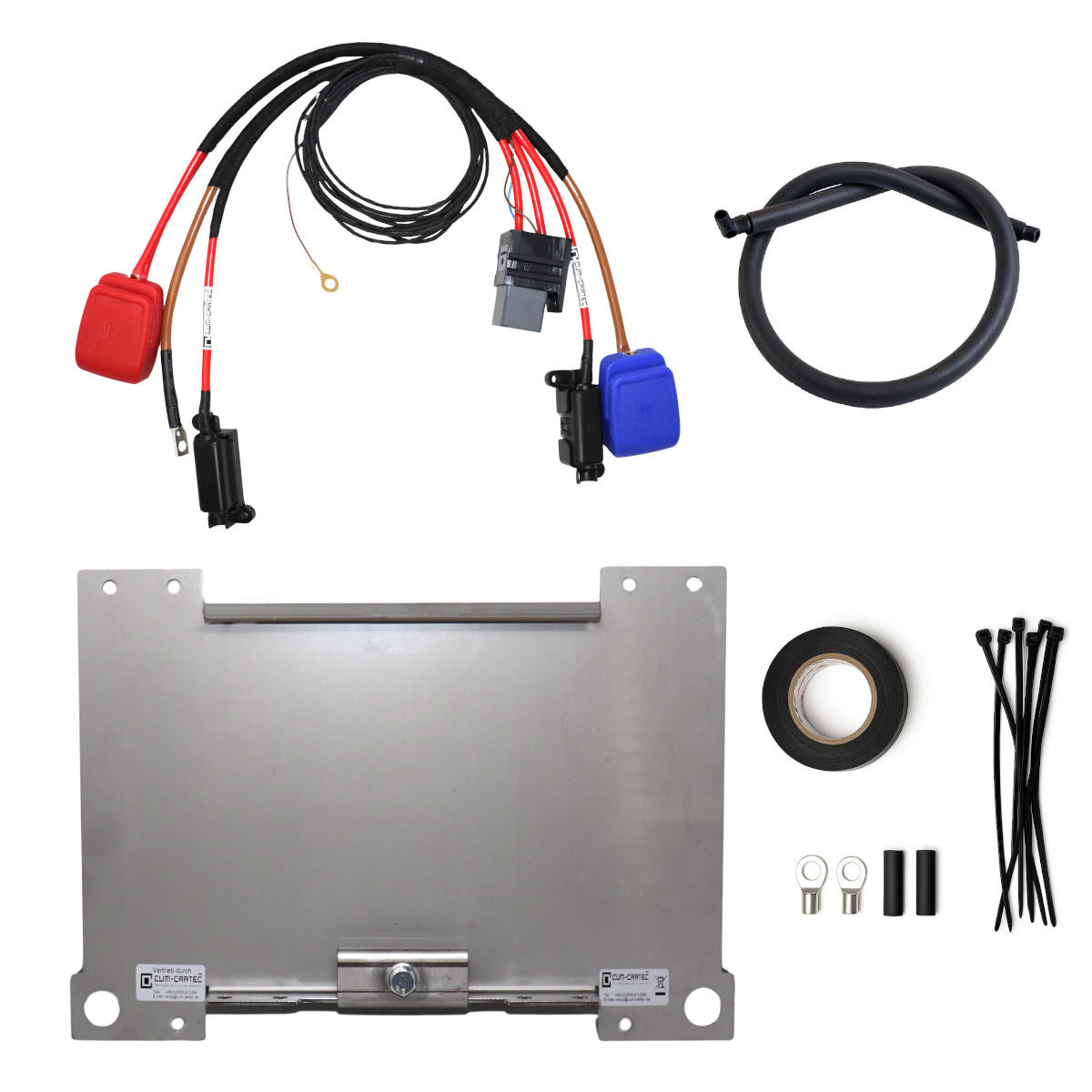

Lieferumfang:

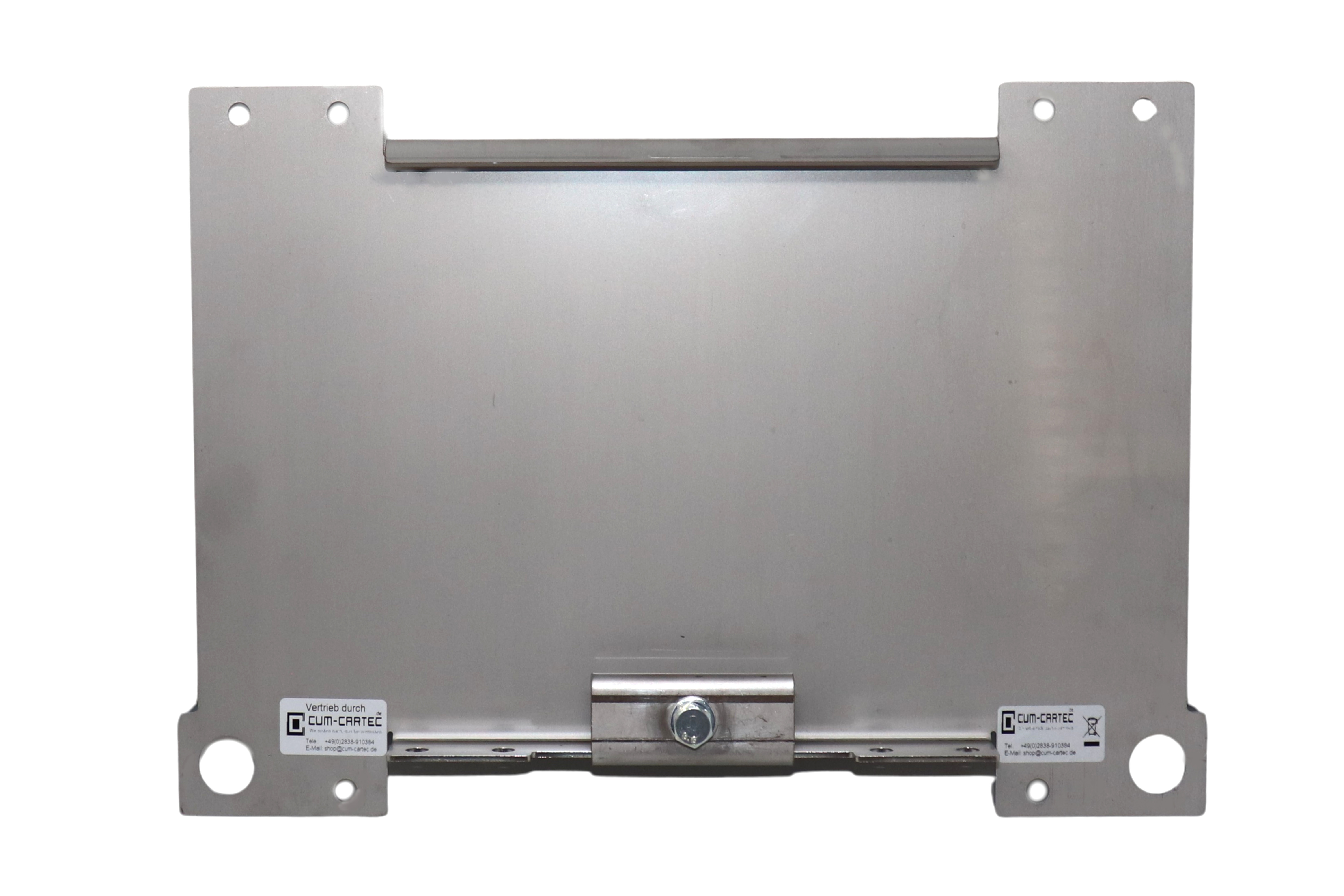

- Fahrzeugspezifischer Batteriehalter für T5 7E aus Edelstahl
- Fahrzeugspezifische Anschlussleitungen
- Entgasungsschlauch (optional)
- Ladebooster (optional)
- 10mm² Leitung (optional)
- Batterie (optional)
- Zubehör (optional)
- 12V Steckdose (optional)
- USB Steckdose (optional)
- Einbauanleitung mit Freischaltanleitung
