Komplette Zubehör Nachrüst Rückfahrkamera für VW T6 7E Plug & Play
Für VW T6 7E von 2015 - 2019 (nicht passend für den VW T6.1 ab 2020) Für Fahrzeuge mit Heckklappe oder Flügeltüren
Radio / Navi nicht im Lieferumfang enthalten. Das Bild dient nur zur Illustration.
Voraussetzung:
Bei Fahrzeugen mit verbautem Navigationssystem und folgenden PR Nummern passt die Rückfahrkamera/RFK:
- Navigation (PR-Nummer: 7UF, 7UP, 7UG, 7UH)
Bei Fahrzeuge mit Radioeinheit müssen die PR Nummern überprüft werden:
- Fahrzeuge mit Radioeinheit: Composition Media (PR-Nummer: I8F oder I7A) in Kombination mit PR-Nr.: 9WT oder QV3
- Fahrzeuge mit Radioeinheit: Composition Colour (PR-Nummer: I6V) in Kombination mit PR-Nr.: 9WT oder QV3
Vorteile der Rückfahrkamera:
- Einbindung des kompletten Rückfahrkamerakabels Plug & Play
- Automatische Umschaltung der Rückfahrkamera beim Einlegen des Rückwärtsganges
- Weitwinklige Darstellung des Rückfahrkamerabild auf dem Radio / Navigationsbildschirm
- Hilfslinien im Radio / Navigationsbildschirm (abschaltbar)
- die werksseitig verbaute oder die original Nachgerüstete Einparkhilfe (PDC) kann weiterhin genutzt werden (optisch und akustisch)
- die Anzeige der Einparkhilfe (PDC) bleib weiterhin wie gewohnt Radio / Navigationsbildschirm
Einbaudauer:
ca. 4 - 5 Stunden
Einbauservice:
- fachmännischer Einbau in unserer Werkstatt in 47665 Sonsbeck durch einen KFZ-Meister (+ 250 €). Bitte vereinbaren Sie einen Termin mit uns.
Einbau der Rückfahrkamera:
VW T6 7E mit Heckklappe:
Die Rückfahrkamera wird mittig zwischen die Kennzeichenleuchten verbaut, hierfür erfolgt eine Bohrung (8,5 mm, unsichtbar unter der Rückfahrkamera) im Blech der Heckklappe .
VW T6 7E mit Flügeltüren:
Die Rückfahrkamera wird auf der rechten Seite der Kennzeichenleiste verbaut, hierfür erfolgt eine Bohrung (8,5 mm, unsichtbar unter der Rückfahrkamera).
Einbau der Anschlussleitung:
- Leitungssatz der Kamera über Gummitülle in die Heckklappe einführen, dazu Gummitülle entsprechend mittig leicht einschneiden (nur Fahrzeuge mit Heckklappe).
- Anschlussleitung über D-Säule oben links bis zur A-Säule über den Dachhimmel.
- Nun die Leitung von der A-Säule zum Radioschacht führen.
- Interface am Radiostecker zwischenstecken Plug & Play.
- Leitungssatz der Kamera mit Interface verbinden.
Lieferumfang:
- Weitwinkel Rückfahrkamera

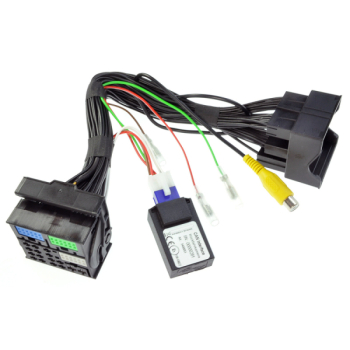

- Rückfahrkamera - Interface Plug & Play
- komplett vorkonfektionierter Kabelsatz Plug & Play
- Anschlussanleitung + Codieranleitung
Hinweise:
Nach erfolgter Montage muss das Fahrzeug nach beiliegender Anleitung auf Rückfahrkamera codiert werden
-
- EU-Produktsicherheitsverordnung (GPSR) :
-
Angaben gemäß EU-Produktsicherheitsverordnung (GPSR)
Hersteller:
Firma Hahnen
Dassendaler Weg 57
47665 Sonsbeck
E-Mail: shop@cum-cartec.de
www.cum-cartec-shop.de
ALLGEMEINE SICHERHEITSHINWEISE
Dieses Produkt darf nur von Personen verwendet werden, die nach geltendem Recht im jeweiliegen Land innerhalb des Geltungsbereichs der EU-Produktsicherheitsverordnung (GPSR) die Volljährigkeit erreicht haben und im Vollbesitz ihrer geistigen Fähigkeiten sind und die Einbau- und Bedienungsanleitung ohne fremde Hilfe vollumfänglich gelesen und verstanden haben.
Die Installation und Inbetriebnahme des Produkts darf nur im Beisein einer zweiten, volljährigen und technisch versierten Person vorgenommen werden welche ebenfalls die Einbau- und Bedienungsanleitung gelesen und vollständig verstanden hat und in der Lage ist im Gefahrenfall sofort erste Hilfe leisten zu können.
Beachten Sie die allgemeingültigen Sicherheitsvorschriften. Tragen Sie während der Installation und Inbetriebnahme geeignete Schutzkleidung, mindestens jedoch die von der Berufsgenossenschaft vorgeschriebene Schutzausrüstung.
Dieses Produkt wird mit einer Anschlussleitung im Fahrzeug angeschlossen. Es besteht die GEFAHR das Sie an der Leitung hängen bleiben, stürzen oder sich strangulieren.
Dieses Produkt wird über die Fahrzeugbatterie mit Spannung versorgt und diese kann bei einem Kurzschluss zu einem Brand führen.
VERWENDUNG
Verwenden Sie das Produkt ausschliesslich für die in der Bedienungsanleitung angegebene, bestimmungsgemässe Verwendung. Verwenden Sie das Produkt NICHT in einem anderen Fahrzeug (als das angegebene) oder nicht dafür vorgesehen anderen Bereich (z.B. ausserhalb des dafür vorgesehenen Fahrzeuges) da bei einer Fehlfunktion der Steuerung eine Gefahr ausgehen kann.
